城邦齿轮减速马达之：齿轮材料介绍
齿轮材料的好坏将直接影响到齿轮减速马达的质量。而高质量的齿轮材料在成本上又会加大企业的负担。故企业在对材料的选择时将会平衡质量与成本。当然有的用户会说：我希望我购买的齿轮减速马达都是最好的材料制作成的齿轮，那才可以最大程度降低故障率，而事实并非如此。企业的成本很多时候将会直接或间接的转嫁到用户身上。故企业会在尽可能满足大部分用户需求又能把质量做到最好的前提下去选择成本相对较低的齿轮材料。
齿轮材料都有哪几种呢？
主要是钢，其次是铸铁，在某些场合，也可使用非金属材料。而不同材料制作出的齿轮当然称乎也会有所不同。
一：钢制齿轮：

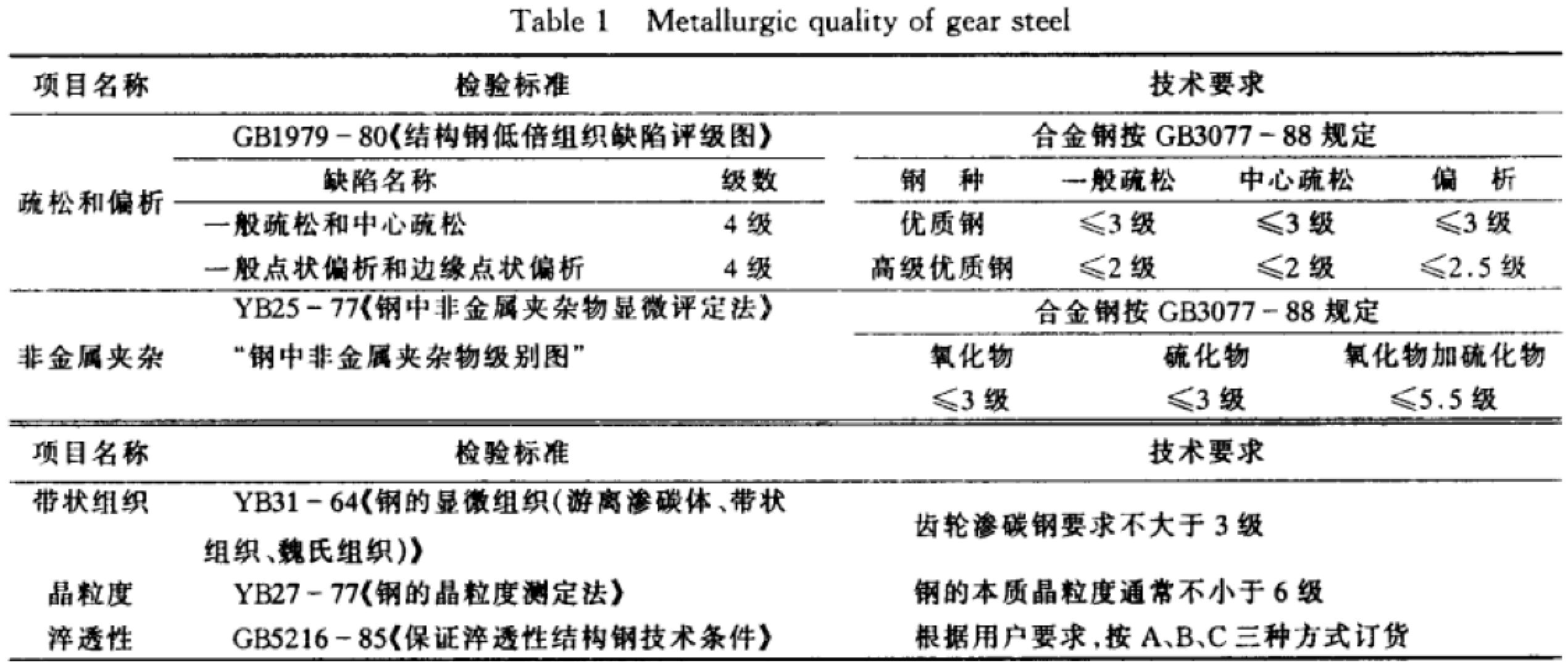

根据齿轮毛坯的制造方法，钢制齿轮可以锻造、铸造或用轧制圆钢制造，其中锻造齿轮因强度较高，故应用较广。各种齿轮用钢，其冶炼质量均有一定的要求。表1为各种齿轮用钢的国标要求。
(1)锻钢和轧制钢材:
①优质低碳素钢，如15,20号钢，经适当热处理可得到很高的齿面硬度，齿面承载能力高;但由于芯部机械性能较低，故弯曲强度不够。它们常用于制造有冲击性的中小载荷齿轮。
②含碳量0.3%-0.5%的优质中碳钢，如35,40,45-.50,55号钢，由于强度高、韧性和加工性好，广泛应用于齿轮制造，其中40和45号钢应用最为广泛。
③含锰童较高的优质碳素钢，如50Mn，其弹性、强度、硬度均高，具有良好耐磨性，常用于制造大载荷齿轮。
④铬钢，如15Cr,20Cr,4OCr等，其中的铬可提高钢的强度和硬度，具有良好的耐磨性，常用于制造齿轮。
⑤镍铬钢，如12CrNi3,2OCrNi,40CrNi等，强度、硬度、耐磨性及韧性均高，常用于制造那些运动速度高、周期长、要求安全可靠性高的齿轮。
⑥铬锰钦钢、铭钥钢、铬锰钥钢，如20CrMnTi,2OCrMo,2OCrMnMo等，强度、硬度及耐磨性高，常用于制造采矿、冶金、化工、起重运输等设备的普通减速机小齿轮。
⑦硅锰钢，如35SiMn,42SiMn等，强度、硬度、耐磨性高，价廉，可作为40Cr,4OCrNi等的替代材料，常用于制造机床齿轮。
⑧其他常用于制造齿轮的合金钢尚有:20SiMnVB,35CrMnSi ,45CrNiMoV ,38CrMoAlA等。
从经济性考虑，在齿轮设计制造时，一般应优先选用价廉、易得的优质碳素钢材，尽量少用或不用价昂、难得的合金钢材，如含铬的合金钢。
(2)铸钢:在齿轮的设计制造中，常采用含碳量约0.4%的碳钢或合金钢，如:ZG310一570
ZG340一640,ZG35SiMn及ZG42SiMn等。铸钢的机械性能不及锻轧制钢材，但流动性较好，
铸钢的强度虽与球墨铸铁相近，但其冲击韧性和疲劳强度均比球墨铸铁高得多。因此，铸钢常用于制造对强度要求不很高，但形状复杂、直径较大的齿轮。
二：铸铁齿轮：
铸铁的机械性能不及钢材，但铸铁具有加工性好、抗胶合和抗点蚀能力好、耐磨性高、噪声低、成本低等优点。铸铁常用于制作开式齿轮传动中的齿轮。
值得一提的是，通过向铁水中加人球化剂和孕育剂而制得的球墨铸铁，其机械性能比灰口铸铁大大提高，某些性能如抗拉强度、屈服强度等，接近铸钢，工艺性能好。因此，在某些传动中，球墨铸铁可成功地代替铸钢或锻钢制造大齿轮。
用于制造齿轮的铸铁主要有:HT200, HT300 , HT400和QT50一5 , QT60一2等。
三：非金属齿轮
非铁金属制造齿轮的非铁金属主要有各种铜合金，如:HA160-1-1, ZHPb48-3-2-1, ZHMn58-2-2,QSn6.5 -- 0.1 , QA15, ZQSn7 - 0.2等，它们的共同特点是强度高，具有良好的耐磨性、耐蚀性，在大多数情况下，用于制造蜗轮。
用于制造齿轮的非金属材料主要是塑料，如夹布胶木、木质塑料以及尼龙等。塑料齿轮的振动和噪音小，但其承载能力低，可用于高速轻载和要求低噪音的场合。
城邦齿轮减速马达齿轮材料均选用S45C调质至HRC21°,再经高温周波热处理至HRC45°--48°.这在一定程度上有效避免了齿折断、齿面胶合、齿面疲劳及齿面磨损等失效情况。使齿轮减速马达更稳定。
城邦精密工业股份有限公司自1990年在台湾创立以...
晟邦减速马达的特点，分类...
